مقدمة تفصيلية

ف ف,3030553173.



شركة ووهان شياتونغ لمعدات الأتمتة

المحدودة



معلومات تقنية

رقم الموديل

3500/05

مسلسل

3500

يكتب

رف النظام

ماركة

بنتلي نيفادا

مكان المنشأ

الولايات المتحدة الأمريكية

جودة

100% جديد وأصلي

مخزون

في الأوراق المالية

موعد التسليم

1-3 أيام بعد الدفع

التعبئة

التعبئة الأصلية مختومة من المصنع

مقاس

30*20*20 سم

وزن

2 كجم

خدمة ما بعد البيع

يملك

ضمان

1 سنة

شرط الشحن

دي إتش إل / فيديكس / إي إم إس / يو بي إس / تي ان تي

وقت الشحن

5 ~ 7 أيام عمل

موك

1 قطعة
مصطلح الدفع,تي / تي ويسترن يونيون,3500/05 رف النظام

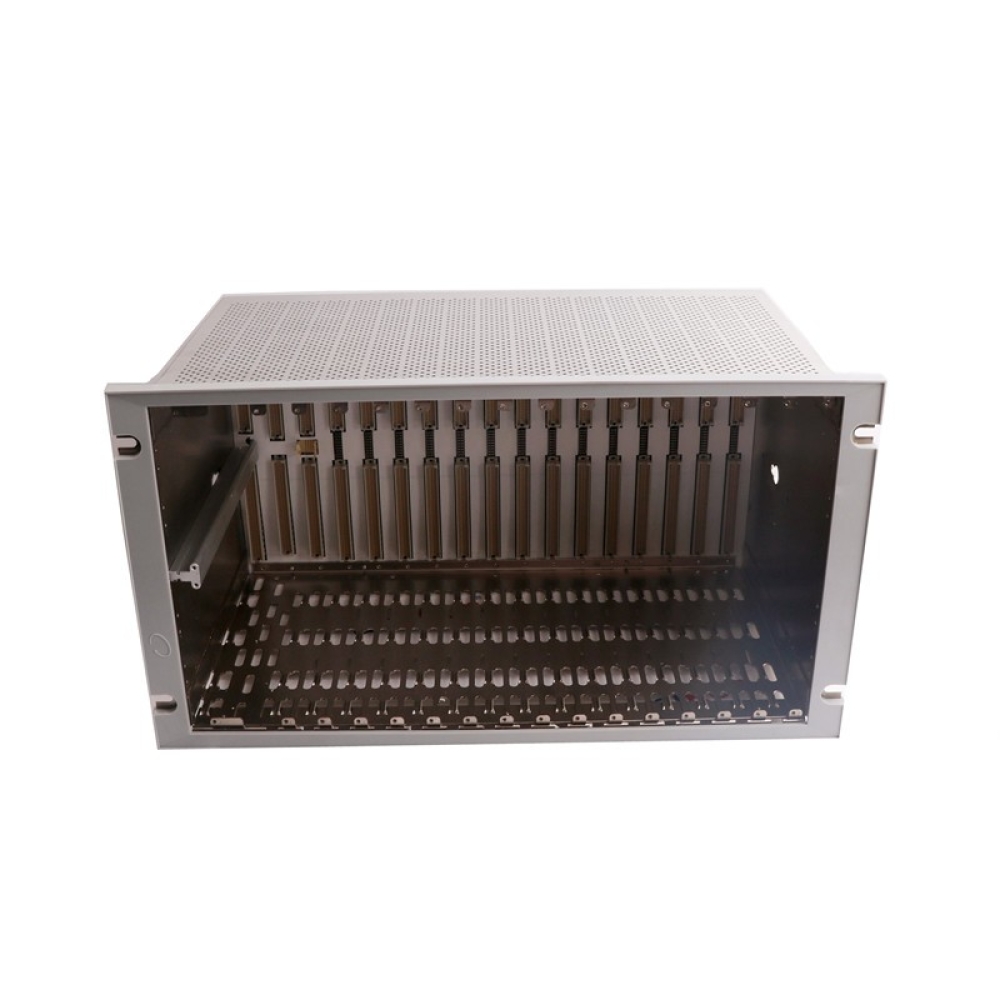

Use the 3500 System rack to mount all 3500 monitor modules and power supplies. استخدم حامل النظام 3500 لتركيب جميع وحدات الشاشة ووحدات إمداد الطاقة البالغ عددها 3500. The rack allows you to place 3500 modules near one another يتيح لك الحامل وضع 3500 وحدة بالقرب من بعضها البعض:
لتمكينهم من التواصل بسهولة. ولتركيب مصادر الطاقة اللازمة لتوزيع الطاقة على كل وحدة.
3500 رفوف متوفرة بحجمين. رف كامل الحجم.

حامل EIA مقاس 19 بوصة مزود بـ 14 فتحة وحدة متوفرة.:
رف صغير. حامل مقاس 12 بوصة مزود بسبع فتحات للوحدات المتاحة,يمكنك طلب 3500 رف بثلاثة أشكال
لوحة جبل. يتم تركيب تنسيق الرف هذا على قطع مستطيلة في اللوحات
and secures to the panel using clamps supplied with the rack. ويتم تثبيته على اللوحة باستخدام المشابك المرفقة بالحامل. Wiring connections and I/O modules are accessible from the rear of the rack. يمكن الوصول إلى توصيلات الأسلاك ووحدات الإدخال/الإخراج من الجزء الخلفي للحامل.. رف جبل
This rack format mounts the 3500 Rack on 19-inch EIA rails. يقوم تنسيق الحامل هذا بتثبيت الحامل 3500 على قضبان EIA مقاس 19 بوصة. Wiring connections and I/O modules are accessible from the rear of the rack. يمكن الوصول إلى توصيلات الأسلاك ووحدات الإدخال/الإخراج من الجزء الخلفي للحامل.

جبل الحاجز

This rack format mounts the rack against a wall or panel when it is not possible to access the rear of the rack. يقوم تنسيق الحامل هذا بتثبيت الحامل على الحائط أو اللوحة عندما لا يكون من الممكن الوصول إلى الجزء الخلفي من الحامل. Wiring connections and I/O modules are accessible from the front of the rack. يمكن الوصول إلى توصيلات الأسلاك ووحدات الإدخال/الإخراج من الجزء الأمامي للحامل. The 3500/05 Mini-Rack is not available in this format. الحامل الصغير 3500/05 غير متوفر بهذا التنسيق.

The power supplies and rack interface module must occupy the far-left rack positions. يجب أن تشغل وحدات إمداد الطاقة ووحدة واجهة الحامل مواضع الحامل في أقصى اليسار. The remaining 14 rack positions (seven rack positions for the mini-rack) are available for any combination of modules. تتوفر مواضع الرف الأربعة عشر المتبقية (سبعة مواضع للرف الصغير) لأي مجموعة من الوحدات.

قطع غيار

رقم القطعة

وصف

محول وحدة نصف الارتفاع

125388-01

الهيكل الداخلي لوحدة نصف الارتفاع (الكمية 1)

125565-01

دليل بطاقة الوحدة نصف الارتفاع (الكمية 1)

4300111

براغي للهيكل الداخلي للوحدة بنصف الارتفاع (الكمية 3),طقم غطاء فارغ لإمدادات الطاقة

131150-01

اللوحة الأمامية الفارغة لإمدادات الطاقة (الكمية 1.

يتضمن مسامير)

128085-01

غطاء موصل دخل مصدر الطاقة (الكمية 1) قطعة الطلب 04310251 للبراغي. 4310251:

براغي غطاء مدخل مصدر الطاقة (الكمية 2)

طقم غطاء شاشة فارغ كامل الارتفاع اطلب رقم 130768-01,يشمل

130944-01

لوحة أمامية فارغة للشاشة كاملة الارتفاع (الكمية 1.

يتضمن مسامير)

128031-01

غطاء وحدة الإدخال/الإخراج (الكمية 1) اطلب الجزء 04310251 للبراغي

4310251

برغي غطاء وحدة الإدخال/الإخراج (الكمية 2),طقم غطاء شاشة فارغ بنصف الارتفاع

131151-01

غطاء اللوحة الأمامية الفارغة بنصف الارتفاع (الكمية 1

يتضمن مسامير)

مكونات متنوعة

561941,وصلة TMR/SIM (مثبتة على اللوحة الإلكترونية المعززة 3500),144863-01

لوحة المحول

رف صغير

19 بوصة

129766-01

دليل تركيب وصيانة الرف

130432-01,مخططات الأسلاك الميدانية. وحدة نظام SIS بنتلي نيفادا 3500,لتطبيقات التكرار المكونة من ثلاث وحدات (TMR)."يتطلب نظام 3500 RIM على شكل TMR"بالإضافة إلى جميع وظائف RIM القياسية. لدى TMR RIM أيضًا. مراقبة مقارنة القنوات,وظيفة. يقوم تكوين 3500 TMR بمراقبة التصويت وفقًا للإعدادات المحددة في خيارات المراقبة,في هذا الطريق.

سوف يقوم TMR RIM بمقارنة مخرجات ثلاث شاشات متكررة بشكل متبادل,إذا اكتشف TMR RIM أن معلومات شاشة واحدة لا تساوي معلومات شاشة أخرى (ضمن نسبة مئوية محددة),فإنه سيتم وضع علامة على الشاشة كخطأ وإنشاء حدث في قائمة أحداث النظام. يوفر نظام 3500 مستمرًا:
المراقبة عبر الإنترنت مناسبة لتطبيقات حماية الآلات
وهو مصمم لتلبية متطلبات معيار API 670 الخاص بمعهد البترول الأمريكي لمثل هذه الأنظمة
يتضمن التصميم المعياري للنظام القائم على الحامل المكونات التالية
• 3500/05 رف الأدوات (مطلوب)
• واحد أو اثنين من مصادر الطاقة 3500/15 (مطلوب)
• وحدة واجهة البيانات العابرة (TDI) 3500/22M (مطلوبة)
• وحدة مراقبة 3500/XX واحدة أو أكثر (مطلوبة)
• وحدة ترحيل واحدة أو أكثر 3500/32M (4 قنوات) أو 3500/33 (16 قناة) (اختياري)
• وحدة أو اثنتين من وحدات Keyphasor* 3500/25 (اختيارية)
• واحدة أو أكثر من وحدات بوابة الاتصال 3500/92 (اختياري),• وحدات الإدخال/الإخراج (I/O) (مطلوبة)
• شاشة عرض VGA مقاس 3500/94M (اختيارية)

• حواجز السلامة الداخلية أو الخارجية
أو عوازل كلفانية لمنشآت المناطق الخطرة (اختياري). • 3500 برنامج لتكوين النظام (مطلوب).

ضمان&توفر شركة Upstate Products Wholesale ضمانًا لمدة عام على هذا المنتج
يبدأ الضمان من تاريخ الشراء:التعبئة والتغليف
توصيل:تفاصيل التعبئة

التعبئة الأصلية مختومة من المصنع
تفاصيل التسليم,1 ~ 3 أيام بعد الدفع
شحن,1. بالنسبة للسلع الموجودة في المخزون,سنقوم بشحن البضائع في غضون 3 أيام بعد استلامنا الدفع,2. يمكننا الشحن إلى جميع أنحاء العالم عبر DHL
يو بي إس
فيديكس,تي ان تي و إي إم إس.,3. إذا كان لديك وكيل السفينة من فضلك قل لنا قبل الشحن.
4. سنقوم بتعبئة الأجزاء بصندوق قوي:إذا كان لديك أي احتياجات خاصة,يرجى اعلامنا.. 5. نقوم عادة بالشحن حتى قبل 4
30 مساءا,بعد الشحن سوف نرسل لك رقم التتبع
سوف يستغرق استلام الطرود من 7 إلى 15 يومًا.,6. عند استلام الطرد
يرجى مراسلتنا عبر البريد الإلكتروني.?
7. يرجى إدراج جميع المعلومات عند السؤال عن تكلفة الشحن?
أو أنها سوف تبطئ العملية.?

1). ما هو الرمز البريدي الخاص بك

2). ما هو اسم شركتك إذا كان لديك اسم واسمك

3). ما هو رقم هاتفك ورقمك الداخلي إذا كان لديك واحد
