TI CC2541 منظم جهد بلوتوث للسيارات بليه

سوق منتجات السيارات هو سوق تعمل فيه جميع مصانع أشباه الموصلات IC بجد لتحقيق نجاحات,ولكن يبدو أن الأمر يتعلق بالسلامة/الاستقرار/تحسين الأداء/الترفيه,ويبدو أنه يتجاهل الحاجة إلى تمديد التطبيق. خذ مصدر الطاقة كمثال. السيارة توفر طاقة 12 فولت فقط. إذا تم تثبيت جهاز تحويل شحن الطاقة USB,يمكن أن يوفر طاقة 5 فولت (ولكن يجب أن يكون موصل USB). توفير طاقة التيار المتردد المنزلية,إذا كنت بحاجة إلى الخروج وتحتاج إلى مستويات طاقة أخرى,لن يكون متاحا. وإذا كان الطلب هو مستوى قوة التيار المستمر,إذا تم استخدام خرج طاقة التيار المتردد من محول الطاقة المباشر إلى التيار المتردد الخاص بالمركبة أولاً,ومن ثم يتم تحويل التيار المتردد إلى DC للحصول على العاصمة المطلوبة,لا يوجد أي هدر لعدم الكفاءة وزيادة في التكلفة.

يعد هذا التصميم المرجعي مثالاً على تطبيق وحدة التحكم الدقيقة اللاسلكية SimpleLink ™ Bluetooth Low Energy CC2541 على طاقة التيار المستمر في السيارات إلى التيار المستمر. يمكن لدائرتها التحكم/تغيير مصدر الطاقة غير المستقر TPL0401A (10 ~ 30 فولت) من خلال الدائرة المتكاملة ذات الطاقة العالية لتعزيز باك LM25118 وCSD18537N مع ضبط مستوى جهد الإخراج/تعديله بواسطة وحدة بلوتوث منخفضة الطاقة. يتم استخدام قيمة المقاومة المكافئة للتحكم في جهد الخرج النهائي لـ LM25118 وفقًا لمستوى جهد الخرج الذي تم ضبطه / تعديله بواسطة المستخدم من خلال التطبيق لتوفير خرج ثابت لمجموعة الطاقة / تعديله من قبل المستخدم. على سبيل المثال:يقبل CC2541 المستخدم لإصدار جهد 19 فولت من خلال تطبيق الهاتف المحمول,ويغير مقاومة TPL0401A للسماح لـ LM25118 بتوفير خرج ثابت 19 فولت,والتي يمكنها شحن الكمبيوتر المحمول مباشرة.

مخطط كيان المنتج

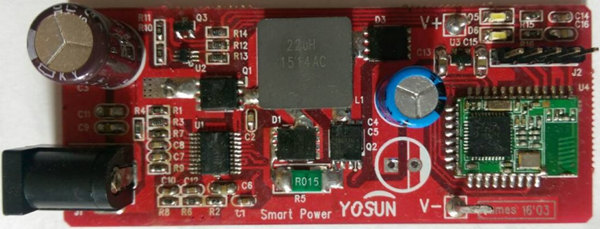

عرض صور اللوحة

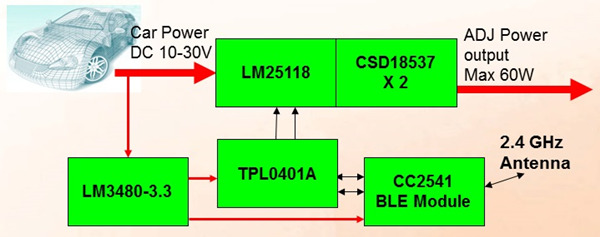

مخطط كتلة الحل

مزايا التكنولوجيا الأساسية


(1) بطارية السيارة (مؤخرة السجائر) توفر الطاقة لـ LM25118 وLDO LM3480

(2) تقوم وحدة BLE بتغيير قيمة المقاومة المكافئة TPL0401A وفقًا للتعليمات الخارجية

(3) LM25118 / CSD18537 مع قيمة المقاوم TPL0401A التي تم ضبطها بواسطة BLE لضبط جهد الخرج

مواصفات الحل


(1) اضبط إعداد جهد الخرج باستخدام وحدة TI CC2541

(2) توفر بطارية السيارة (عقب السجائر) الطاقة لـ LM25118 وLDO LM3480-3.3 لتشغيل الوحدة.

(3) CC2541 تقوم الوحدة بتغيير قيمة المقاومة المكافئة لـ TPL0401A وفقًا للتعليمات الخارجية.

(4) LM25118 / CSD18537 مع مقاومة TPL0401A التي تم ضبطها بواسطة BLE لضبط جهد الخرج,والحد الأقصى لطاقة الإخراج هو 60 واط

(5) عموماً,يمكن الحصول على مصدر الطاقة DC 10 ~ 30. إذا كانت قيمة جهد الخرج غير مطلوبة من قبل المستخدم,يمكن تعديله إلى مستوى الطاقة الذي يريده مستخدمو DC3V ~ 30V من خلال محول الطاقة هذا.
